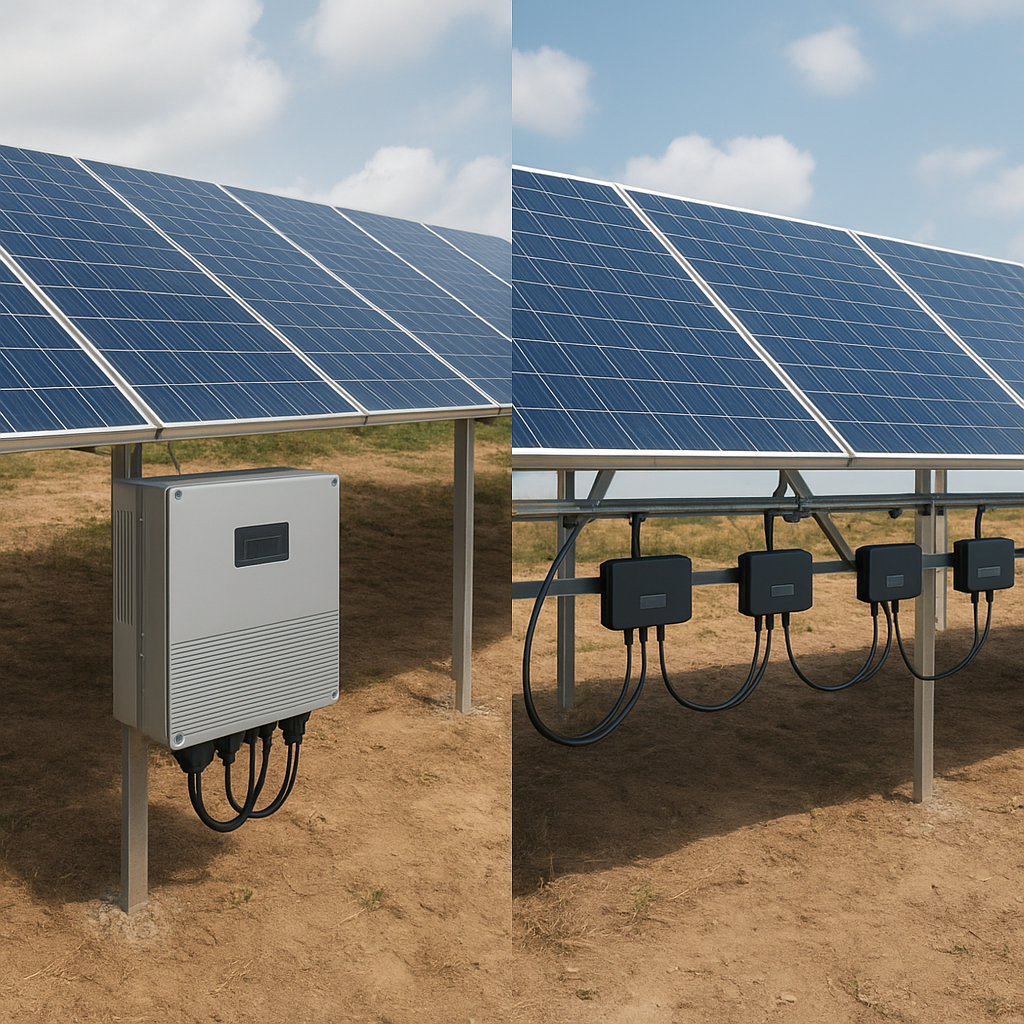

Porównanie systemów fotowoltaicznych opartych na inwerterach centralnych i mikroinwerterach pozwala na świadomy wybór rozwiązania najlepiej dopasowanego do indywidualnych potrzeb. Każda z technologii charakteryzuje się specyficznymi zaletami oraz ograniczeniami, które wpływają na wydajność, bezpieczeństwo i opłacalność instalacji. W poniższych sekcjach przyjrzymy się kluczowym aspektom obu typów inwerterów, omówimy ich budowę, sposób działania oraz kryteria, jakie warto wziąć pod uwagę przed podjęciem ostatecznej decyzji.
Zasada działania inwertera centralnego
Inwerter centralny to klasyczne rozwiązanie stosowane w większości instalacji fotowoltaicznych. Umieszczany zwykle w pobliżu tablicy rozdzielczej, jest odpowiedzialny za przetwarzanie prądu stałego (DC) generowanego przez wszystkie moduły na prąd przemienny (AC) o parametrach zgodnych z siecią energetyczną.
Budowa i komponenty
- Szeregowe połączenie modułów fotowoltaicznych tworzy łańcuch (string), którego napięcie trafia bezpośrednio do inwertera centralnego.
- Centralny układ optymalizacji punktu mocy (MPP Tracker) śledzi jeden punkt pracy całego łańcucha.
- Duża moc nominalna pozwala na obsługę instalacji od kilku do kilkudziesięciu kilowatów z wykorzystaniem jednego urządzenia.
Zalety i ograniczenia
Inwertery centralne cechują się prostotą konstrukcji oraz niższymi kosztami jednostkowymi w dużych instalacjach. Jednak w przypadku częściowego zacienienia lub zanieczyszczenia jednego modułu, spada wydajność całego stringu. Konieczne jest również zachowanie odpowiedniego napięcia minimalnego na wejściu urządzenia.
Zasada działania mikroinwertera
Mikroinwerter to niewielkie urządzenie montowane bezpośrednio przy każdym module fotowoltaicznym. Jego zadaniem jest indywidualne przekształcanie energii DC na AC dla pojedynczego panelu, co eliminuje problem interakcji między modułami.
Indywidualna optymalizacja
- Każdy moduł posiada własny MPP Tracker, co zapewnia maksymalizację wydajności niezależnie od stanu pozostałych paneli.
- Brak konieczności uzyskiwania wysokiego napięcia na wejściu, co zwiększa bezpieczeństwo pracy instalacji.
- Prostsza diagnostyka – awaria jednego mikroinwertera nie wpływa na pracę pozostałych urządzeń.
Zalety i wady
Główne atuty mikroinwerterów to elastyczność w rozbudowie systemu, lepsza odporność na spadek mocy wynikający z zacienienia oraz zaawansowany monitoring pracy na poziomie pojedynczych paneli. Wady wiążą się z wyższą ceną jednostkową, większą liczbą komponentów do konserwacji oraz koniecznością zapewnienia miejsca na montaż przy każdym module.
Kluczowe różnice między inwerterami
- Skalowalność: inwerter centralny jest ekonomiczniejszy w dużych instalacjach, mikroinwerter pozwala na swobodną rozbudowę.
- Optymalizacja MPP: jeden tracker dla całego stringu versus jeden tracker na moduł.
- Bezpieczeństwo: wyższe napięcie DC w inwerterach centralnych kontra niskie napięcie w mikroinwerterach.
- Monitorowanie: ogólny monitoring instalacji versus szczegółowy monitoring każdego panelu.
- Awaryjność: awaria centralnego inwertera może zatrzymać cały system, pojedynczy mikroinwerter wpływa tylko na jeden moduł.
Kryteria wyboru i zastosowania
Decyzja o wyborze rodzaju inwertera powinna być uzależniona od kilku kluczowych kryteriów:
- Układ dachowy – złożone geometrycznie dachy z licznymi przeszkodami sprzyjają mikroinwerterom.
- Zakres mocy – małe i średnie instalacje mogą korzystać z modułowej rozbudowy mikroinwerterów, zaś duże systemy gospodarcze zwykle opłaca się wyposażyć w centralne rozwiązanie.
- Warunki nasłonecznienia – częste zacienienie sprzyja mikroinwerterom, które minimalizują straty mocy.
- Możliwość rozbudowy – elastyczność mikroinwerterów umożliwia stopniowe dodawanie paneli.
- Budżet inwestycji – inwerter centralny oferuje niższy koszt jednostkowy, natomiast mikroinwertery mogą zwiększyć rentowność w trudnych warunkach.
Koszty, instalacja i konserwacja
Analizując opłacalność systemu, warto wziąć pod uwagę całkowite koszty inwestycji, w tym zakup inwertera, okablowanie, zabezpieczenia oraz montaż. Inwerter centralny wymaga mniejszej liczby przewodów wysokiego napięcia, co obniża koszty instalacyjne. Natomiast mikroinwertery generują wyższe wydatki na samą elektronikę i okablowanie, lecz mogą przyczynić się do wyższego uzysku energii.
W zakresie serwisu, inwertery centralne są łatwiejsze do wymiany w przypadku awarii jednej jednostki, podczas gdy system mikroinwerterów może wymagać interwencji przy każdym uszkodzonym module. Z drugiej strony rozproszenie ryzyka awarii zwiększa niezawodność całego systemu.
Aspekty bezpieczeństwa i zgodność z normami
Systemy z mikroinwerterami, dzięki niskim napięciom na przewodach, minimalizują ryzyko wystąpienia łuku elektrycznego oraz porażenia. Inwertery centralne wymagają dodatkowych zabezpieczeń przeciwpożarowych i zabezpieczeń nadprądowych. W obu przypadkach należy przestrzegać lokalnych norm i wytycznych dotyczących instalacji fotowoltaicznych, aby zapewnić pełną zgodność oraz ochronę instalacji.
