Fotowoltaika to dziedzina, która umożliwia bezpośrednie przekształcanie promieni słonecznych w użyteczny prąd. Mikroinstalacja fotowoltaiczna staje się coraz bardziej popularna zarówno w domach jednorodzinnych, jak i małych przedsiębiorstwach. W poniższym artykule omówione zostaną kluczowe etapy działania, montażu oraz eksploatacji takiego systemu, dzięki czemu zrozumiesz, jak krok po kroku powstaje własne źródło czystej energii.
Podstawy działania systemu PV
Głównym zjawiskiem wykorzystywanym w fotowoltaice jest efekt fotoelektryczny. W praktyce oznacza to, że padające na ogniwa światło powoduje:
- wybijanie elektronów z materiału półprzewodnikowego,
- powstanie różnicy potencjałów,
- wygenerowanie prądu stałego (DC).
Każde ogniwo fotowoltaiczne składa się z warstwy krzemu typu p i n. Gdy foton trafia w strukturę, uwalnia nośnik ładunku. W efekcie uzyskujemy nieprzerwany strumień elektronów, które mogą zostać skierowane do sieci domowej lub do magazynu energii.
Panel fotowoltaiczny – serce mikroinstalacji
Panele PV nie różnią się zasadniczo między sobą pod względem budowy, jednak ich parametry techniczne, takie jak moc nominalna, sprawność czy klasa temperaturowa, mogą się znacznie wahać. Najczęściej stosuje się moduły monokrystaliczne lub polikrystaliczne:
- monokrystaliczne – wyższa sprawność, lepsze działanie przy słabszym nasłonecznieniu,
- polikrystaliczne – niższa cena, nieco mniejsza wydajność.
Ich zadaniem jest przechwytywanie fotonów i przetwarzanie ich w prąd stały.
Inwerter – przetwarzanie prądu

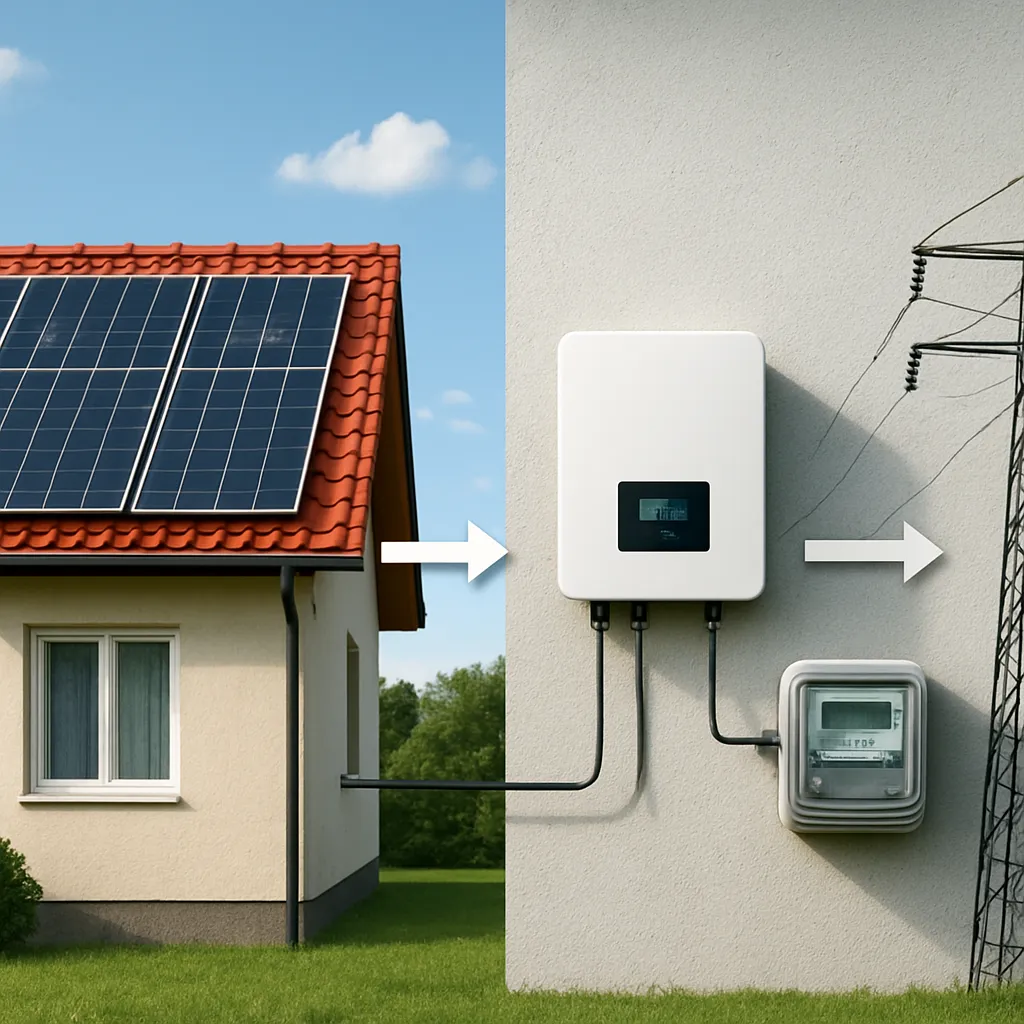

Urządzenie kluczowe dla całego systemu, czyli inwerter (falownik), zamienia prąd stały pochodzący z paneli na prąd zmienny (AC), zgodny z wymaganiami sieci energetycznej. W nowoczesnych instalacjach stosuje się:
- falowniki centralne – obsługują całą jednostkę PV,
- microinwertery – zainstalowane pod każdym panelem indywidualnie,
- optimizery – zwiększają wydajność w przypadku zacienienia i różnic w orientacji modułów.
Dzięki temu możliwe jest dostarczenie nadmiaru wyprodukowanej energii do sieci lub jej magazynowanie w akumulatorach.
Komponenty mikroinstalacji i ich montaż
Pełna instalacja fotowoltaiczna składa się z kilku niezbędnych elementów:
- moduły PV (panele),
- inwerter lub microinwertery,
- konstrukcja montażowa (uchwyty dachowe lub naziemne),
- okablowanie i zabezpieczenia (bezpieczniki, wyłączniki),
- licznik dwukierunkowy (jeśli przewidziany jest spust nadwyżek do sieci),
- system monitoringu parametrów pracy.
Montaż warto powierzyć doświadczonej ekipie, która zadba o:
- poprawne zamocowanie do dachu lub konstrukcji naziemnej,
- odpowiednie zabezpieczenia antykorozyjne i odgromowe,
- prawidłowe uziemienie i spójność z instalacją tradycyjną.
Dobrze dobrana konstrukcja i precyzyjne wykonanie wpływają na trwałość i wydajność całego systemu.
Proces instalacji krok po kroku
Poniższy schemat przedstawia główne etapy wdrożenia mikroinstalacji fotowoltaicznej:
- 1. Audyt i analiza warunków
Sprawdzenie nośności dachu, nasłonecznienia oraz orientacji połaci dachowej. Przygotowanie mapy cieniowania w ciągu dnia. - 2. Projekt techniczny
Dobór paneli, inwertera i konstrukcji. Określenie optymalnej mocy i układu modułów. Przygotowanie dokumentów niezbędnych do zgłoszenia lub pozwolenia. - 3. Zamówienie komponentów
Zakup potwierdzonych certyfikatami paneli i falowników. Upewnienie się, że wszystkie elementy spełniają normy i mają gwarancje producenta. - 4. Montaż konstrukcji
Instalacja uchwytów na dachu (lub montaż konstrukcji wolnostojącej). Weryfikacja poziomu i kąta nachylenia. - 5. Montaż paneli
Mocowanie modułów PV do konstrukcji. Zapewnienie odpowiedniego odstępu dla wentylacji i czyszczenia. - 6. Instalacja inwertera i okablowania
Połączenie paneli z falownikiem za pomocą kabli solarnych, montaż zabezpieczeń DC i AC, uziemienie. - 7. Uruchomienie i testy
Sprawdzenie poprawności działania inwertera, pomiar napięć, testy w różnych godzinach dnia. Podłączenie do sieci i konfiguracja licznika dwukierunkowego.
Monitorowanie i konserwacja
Aby mikroinstalacja działała z maksymalną wydajnością przez długie lata, niezbędny jest regularny serwis:
- czyszczenie paneli z zabrudzeń i kurzu,
- kontrola stanu uchwytów i okablowania,
- aktualizacja oprogramowania inwertera,
- monitoring parametrów produkcji energii (za pomocą dedykowanych aplikacji),
- przegląd zabezpieczeń przeciwporażeniowych i przeciwprzepięciowych.
Takie działania przekładają się bezpośrednio na wyższe oszczędności i wydłużenie żywotności całego systemu, a także wspierają aspekty ekologii.
