Wybór odpowiedniego falownika do istniejącej, nieco przestarzałej instalacji fotowoltaicznej wymaga skrupulatnej analizy i właściwego dopasowania parametrów. Warto zwrócić uwagę na wiele czynników technicznych, takich jak napięcie systemu, możliwości montażowe, a także dodatkowe funkcje zwiększające wydajność oraz niezawodność całego układu. Poniższy przewodnik krok po kroku pomoże zrozumieć najważniejsze kryteria doboru falownika, pokazać możliwe rozwiązania oraz podpowiedzieć, na co zwrócić uwagę podczas modernizacji istniejącej instalacji.
Ocena stanu istniejącej instalacji
Analiza parametrów paneli i okablowania
Na początek należy sprawdzić, jakiego typu panele znajdują się w twoim zestawie. Przede wszystkim istotne są wartości napięcia obwodu otwartego (Voc) oraz napięcia maksymalnego punktu mocy (Vmp). Dzięki temu można dobrać falownik, którego zakres pracy MPPT pokryje się z charakterystyką modułów. Nie bez znaczenia jest również resistancja okablowania oraz przekroje przewodów – zbyt cienkie przewody mogą powodować straty mocy i nadmierne nagrzewanie.
- Określenie Voc i Vmp każdego stringu paneli
- Sprawdzenie stanu przewodów i złączy
- Weryfikacja liczby i układu stringów
Ważne jest, aby zmierzyć napięcie w różnych porach dnia, zwłaszcza w godzinach porannych i popołudniowych. Dzięki temu można oszacować minimalne i maksymalne wartości, jakie będą występować w najzimniejsze i najgorętsze dni, co pomoże wyeliminować ryzyko przekroczenia dopuszczalnych parametrów wybranego falownika.
Sprawdzenie istniejących zabezpieczeń
Następnym krokiem jest ocena stanu zabezpieczeń elektrycznych. To one chronią zarówno urządzenia, jak i użytkowników przed skutkami przeciążeń czy przetężeń. W starszych instalacjach często brakuje odpowiednich wyłączników nadmiarowo-prądowych, ograniczników przepięć lub wyłączników różnicowo-prądowych. Przed montażem nowego falownika należy:
- Skontrolować stan wyłącznika DC i AC
- Zastosować certyfikaty oraz normy bezpieczeństwa (np. IEC 62109)
- Upewnić się, że masz zamontowane ograniczniki przepięć w obu obwodach
Dobór falownika: kluczowe kryteria
Zakres napięciowy i moc
Przy wyborze falownika najważniejszymi parametrami są:
- Zakres napięcia MPPT (min i max Voc)
- Maksymalny prąd wejściowy na string
- Moc znamionowa i szczytowa (AC output)
Upewnij się, że napięcie maksymalne instalacji nie przekroczy napięcia dopuszczalnego przez falownik. W przeciwnym razie może dojść do wyłączeń awaryjnych lub trwałych uszkodzeń urządzenia. Z drugiej strony, zbyt szeroki zakres MPPT może obniżać sprawność konwersji, więc należy znaleźć kompromis między elastycznością a optymalną wydajnością.
Typy falowników
Na rynku dostępne są różne rozwiązania:
- Falowniki stringowe – popularne w domowych instalacjach, konwertują prąd z łańcucha paneli do sieci.
- Falowniki mikroinwerterowe – montowane pod każdym panelem, zwiększają ochronę przed zacienieniem, ale są droższe.
- Falowniki hybrydowe – umożliwiają jednoczesne podłączenie baterii i paneli słonecznych, idealne do instalacji z magazynowania energii.
Wybór typu falownika zależy od budżetu, układu modułów i planów rozbudowy instalacji. W przypadku starszych obiektów często najlepszym rozwiązaniem jest falownik stringowy z możliwością rozbudowy o dodatkowe MPPT lub moduły komunikacyjne.
Zgodność z normami i kompatybilność
Falownik powinien posiadać aktualne atesty i certyfikaty kompatybilności z lokalną siecią elektroenergetyczną. Ważne dokumenty to:
- Certyfikat IEC 62109 dla bezpieczeństwa elektrycznego
- Certyfikat CE dla zgodności z dyrektywami UE
- Certyfikaty sieciowe określone przez operatora systemu dystrybucyjnego
Sprawdź, czy wybrany model wspiera odpowiedni protokół komunikacyjny (Modbus, SunSpec, RS485), aby móc później zintegrować go z systemem monitoringu i zarządzania energią.

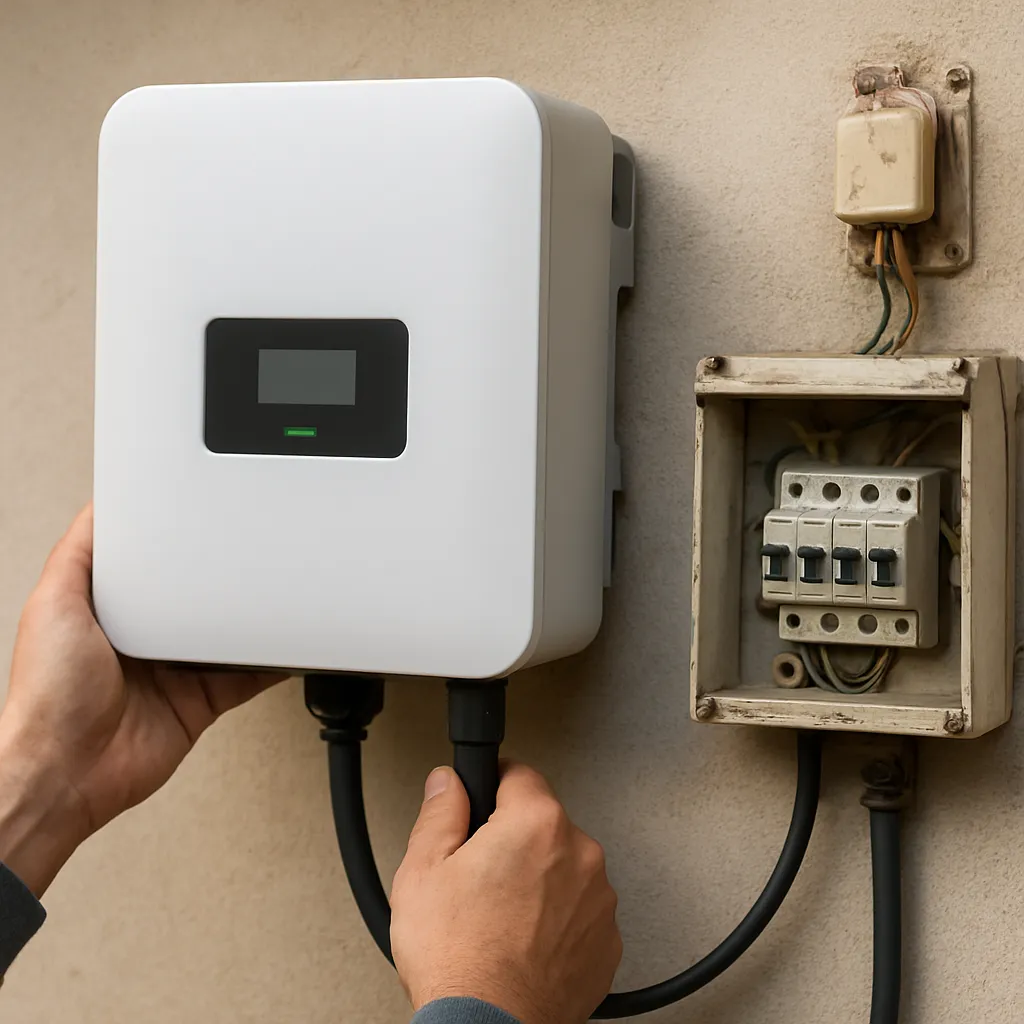

Montaż, konfiguracja i uruchomienie
Przygotowanie miejsca montażu
Przed instalacją upewnij się, że miejsce montażu jest odpowiednio wentylowane i zabezpieczone przed nadmiernym pyłem czy wilgocią. Większość falowników wymaga przestrzeni na swobodny przepływ powietrza wokół obudowy, by zapewnić optymalne chłodzenie. Zwróć uwagę na:
- Wysokość montażu – aby nie przekraczać dopuszczalnych kątów nachylenia
- Odległość od źródeł ciepła (kotły, piece)
- Łatwy dostęp w razie serwisu
Podłączenie elektryczne i komunikacja
Podczas instalacji zwróć uwagę na prawidłowe fazowanie wyjścia AC, kierunek prądu DC oraz odpowiednie zabezpieczenia między stringami paneli a falownikiem. Konieczne jest także skonfigurowanie ustawień sieciowych, takich jak częstotliwość pracy (50 Hz lub 60 Hz) oraz tryb pracy (on-grid lub off-grid). Sygnał komunikacyjny warto podłączyć za pomocą dedykowanego portu RS485 lub Bluetooth, jeśli falownik oferuje bezprzewodowe monitorowanie.
Uruchomienie i optymalizacja pracy
Po podłączeniu następuje faza uruchomienia (commissioning), podczas której falownik wykonuje auto-testy. Ważne kroki to:
- Aktualizacja oprogramowania wewnętrznego – może wprowadzić poprawki zwiększające bezpieczeństwo i stabilność pracy
- Kalibracja punktu MPP – ręczne dostrojenie może poprawić produkcję w warunkach zmiennego nasłonecznienia
- Sprawdzenie sygnałów alarmowych i logów pracy
Dzięki regularnym przeglądom oraz czyszczeniu paneli i elementów falownika utrzymasz najwyższą wydajność i niezawodność systemu.
Rozbudowa i integracja z systemami dodatkowymi
Możliwości rozbudowy instalacji
Modernizując starą instalację, warto pomyśleć o przyszłych zmianach:
- Dodanie kolejnych paneli – sprawdź, czy falownik obsłuży dodatkowy string lub MPPT
- Integracja z magazynem energii – falowniki hybrydowe pozwalają na ładowanie baterii
- Połączenie z inteligentnym domem – niektóre modele oferują API do zarządzania obciążeniami
Wykorzystanie dotacji i programów wsparcia
W wielu krajach dostępne są programy wsparcia finansowego na modernizację instalacji PV i zakup nowoczesnych falowników. Skontaktuj się z lokalnym operatorem i sprawdź warunki:
- Warunki przydziału dofinansowania
- Wymagane dokumenty i terminy
- Możliwość odliczeń podatkowych
Dofinansowanie może znacznie obniżyć koszty wymiany urządzeń i uczynić inwestycję bardziej opłacalną.
